Sėkmės istorija: GIS naudojimas leidykloje
Autorius: Mindaugas Davidonis [2008-10-14] Spausdinti »
Apžvelgus esamus ir planuojamus Alma Littera leidybinius projektus, nustatytas žemėlapių poreikis leidyboje. Išskirtos pagrindinės leidinių kuriems reikia žemėlapių grupės:
• Kelių žemėlapiai ir miesto planai;
• Vadovėliai ir pratybų sąsiuviniai;
• Sieniniai žemėlapiai;
• Geografiniai atlasai;
• Kelionių vadovai;
• Pažintinės knygos;
• Skaitmeniniai leidiniai mokykloms

Esant tokiam žemėlapių poreikiui, 2007 m. leidykloje įkurtas GIS skyrius, o po nauju Alma Litteros prekės ženklu AL Terra pradėta leisti žemėlapiai ir kelionių literatūra.
Elementari, tačiau privaloma įranga žemėlapių leidybai:
Resursai: GIS – duomenų administratorius, operatorius
Programinė įranga: ArcGIS
Skaitmeninės duomenų bazės: LTDBK50000; ORT10LT; ORT5LT ...
Kitos duomenų bazės: Topografiniai žemėlapiai ...
Papildoma įranga: GPS įmtuvas ...

Įgyvendinti leidybiniai projektai naudojant ArcGIS programinę įranga:
• Serija - Lietuvos miestų turistiniai ortofoto planai:
Druskininkai Nida Šiauliai Panevėžys Kaunas Klaipėda Trakai Palanga Vilnius.
Ortofotoplanas – tai vietovės atvaizdas, sukurtas apjungiant nuotraukas, darytas iš lėktuvo. Pagrindinis tokio plano pranašumas prieš kitus žemėlapius bei planus yra informacijos gausa ir tikras bei lengvai atpažįstamas teritorijos vaizdas iš viršaus.Įprastiniame žemėlapyje vartotojui perteikiamas sutartinias ženklais, spalva užkoduotas vaizdas. Ortofoto planas tai yra tikras teritorijos vaizdas iš viršaus: matomi pastatai, gatvės ir keliai, vandens telkiniai, augmenija, reljefo elementai ir kiti įprastuose žemėlapiuose vaizduojami objektai. Plane pateikiama ir kartografinė informacija: koordinačių tinklelis, gatvių, parkų, saugomų teritorijų pavadinimai, sutartiniais ženklais pažymėti lankytini objektai (muziejai, paminklai, maldos namai., kultūros ir laisvalaikio objektai, apgyvendinimas, galerijos). Ortofotoplanai įpakuoti – vokelyje, kuriame galime atsiversti centrinės miesto dalies planą (greitai navigacijai), ant vokelio taip pat yra 10 vietų, kuris verta aplankyti fotografijos

Ortofoto planų serijoje išleisti šie planai:

Vilnius. Ortofoto planas (lietuvių k.) (Centras -M1:10 000 / Senamiestis M1:5 000)
Vilnius. Orthophoto plan (anglų k.) (Centras -M1:10 000 / Senamiestis M1:5 000)
Kaunas. Ortofoto planas (Centras -M1:10 000 / Senamiestis M1:5 000)
Klaipėda. Ortofoto planas (Centras -M1:12 000 / Senamiestis M1:5 000)
Palanga. Ortofoto planas (Centras -M1:10 000 / Senamiestis M1:5 000)
Trakai. Ortofoto planas (Trakai -M1:7 000 / Apylinkės M1:20 000)
Nida. Ortofoto planas (Nida-M1:5 000 / Apylinkės M1:15 000)
Druskininkai. Ortofoto planas (Druskininkai -M1:7 000 / Apylinkės M1:20 000)
Panevėžys. Ortofoto planas(Centras -M1:10 000 / Senamiestis M1:5 000)
Šiauliai. Ortofoto planas (Centras -M1:10 000 / Senamiestis M1:5 000)

• Žemėlapiai knygai – Lietuva. 101 įdomiausia vieta.
Ši knyga inspiruota daugelio gražioms, unikalioms ir paslaptingoms pasaulio vietoms skirtų užsienio autorių darbų, kurie paprastai nuošalyje palieka mūsų tautos paveldą ir kelia pagristą abejonę, ar tikrai Lietuvoje nėra nieko įdomaus. Kiekvienos vietos aprašymas parengtas prisilaikant tam tikros vidinės struktūros. Žemėlapiai ir koordinatės yra pagrindinė nuoroda į vietos geografinę padėtį. Buvo sudaryti įvairių mastelių žemėlapiai (M1:75 000, M1:100 000, M1:150 000, M1:200 000, M1:250 000). Taip pat sudaryti įvairūs papildomi specialūs žemėlapiai, istoriniai planai ir kartoschemos.

• Žemėlapiai vadovėliams, skaitiniams ir vaikų knygoms:

Lietuvos gamta, Lietuvos istorija, Paskui Rasos lašą.

„Alma Littera“ naudojamos ESRI programinės įrangos privalumai:
• Koordinuoti žemėlapiai (galima naudoti įvairių maršrutų GPS duomenis);
• Galimybė kurti daug išvestinių duomenų bazių, leidykla turi ir naudoja savo stambaus mastelio duomenų bazę (M1:1mln.; 1:500 000);
• Galimybė pildyti turimas bazes naujais atributiniais laukais;
• Automatinė generalizacija, tačiau reikalingas darbuotojų įsikišimas;
• Paprastas ir patogus pavadinimų indekso sudarymas - komanda Create reports – iš kiekvieno norimo ploto gaunami objektų sąrašai;
• Pavadinimų išdėstymas - Maplex išplėtimas automatiškai pateikia pavadinimo užrašą taip, kad jie nepersidengtų.

Problemos, su kuriomis susidurta:
• Nėra funkcijos Overprint, be šios galimybės, norint išleisti kokybiškus žemėlapius, reikalingas papildomas konvertavimas iš vieno dokumento (failo) formato į kitą.
• Duomenys pateikiami nekorektiškai:
- Ortofoto lapai – skirtingų spalvų ir atspalvių, net tame tam pačiame lape nekorektiškas vaizdas (įvairios juostos, dėmės, atspalviai. Pvz. Vilniaus senamiestis įklijuotas, Druskininkuose - dėmės miškuose);
- Dėl didelės spalvinės įvairovės ir grafinio tankumo - dauguma simbolių "pradingdavo". Optimalų spalvų ir simbolių derinį gauti buvo gana sudėtinga - jei vieno miesto plane jis ir tikdavo, kitame plane parinktos spalvos susiliedavo su ortofotografiniu vaizdu.

Naudodama GIS sistemą, šiuo metu „Alma littera“ vykdo šiuos projektus:
• Lietuvos kelių žemėlapiai (1 ir 2 pav.)

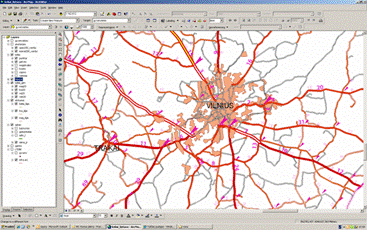

(1 pav.)

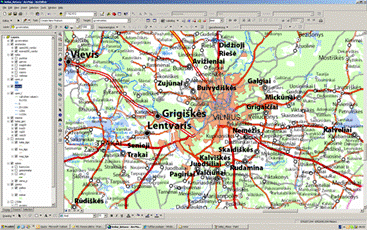

(2 pav.)

• Sieniniai ir staliniai žemėlapiai (Pasaulio ir Lietuvos)
• Lietuvos regionų turistiniai žemėlapiai
• Turistinių maršrutų vadovai (Vilniaus dviračių trasų žemėlapis)
• Skaitmeninių duomenų interaktyviems mokymo objektams vizualizavimas




Straipsnis parengtas pagal Mindaugo Davidonio („Alma Littera“) pranešimą renginyje „Lietuvos ESRI varotojų konferencija 2008“, vykusiame 2008 m. spalio 3 d.
Pranešimą powerpoint formatu rasite čia.
